2 پرت ایلومینیم پی سی بی

Jiubao 2 پرت ایلومینیم پی سی بی 1-پرت ایلومینیم بیس پی سی بی کی دھاتی پن اور حفاظت کو وراثت میں ملا ہے، اور عام پی سی بی (ایف آر 4 پی سی بی) کی پیچیدہ اور درست وائرنگ کا احساس کر سکتا ہے۔ 2 لیئر ایلومینیم سبسٹریٹ پی سی بی ہیٹ ڈسپیشن ایلومینیم، کنڈکٹو کاپر، انسولیٹنگ رال، اور تھرمل فلم کی خصوصیات کو الیکٹرانک سرکٹ بورڈز پر بالکل لاگو کرتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

2-پرت ایلومینیم پی سی بی پروڈکٹ کا تعارف¼

Jiubao 2 پرت ایلومینیم پی سی بی 1-پرت ایلومینیم بیس پی سی بی کی دھاتی پن اور حفاظت کو وراثت میں ملا ہے، اور عام پی سی بی (ایف آر 4 پی سی بی) کی پیچیدہ اور درست وائرنگ کا احساس کر سکتا ہے۔ 2 لیئر ایلومینیم سبسٹریٹ پی سی بی ہیٹ ڈسپیشن ایلومینیم، کنڈکٹو کاپر، انسولیٹنگ رال، اور تھرمل فلم کی خصوصیات کو الیکٹرانک سرکٹ بورڈز پر بالکل لاگو کرتا ہے۔ 2-پرت ایلومینیم سبسٹریٹ پی سی بی کو پروڈکٹ کے دونوں طرف آزادانہ طور پر تار لگایا جا سکتا ہے، اور ایک بڑا نیٹ ورک بنانے کے لیے سوراخ کے ذریعے الیکٹروپلیٹ کے ذریعے دونوں طرف کی لائنوں کے ساتھ بات چیت کر سکتا ہے۔ 2-پرت ایلومینیم سبسٹریٹ پی سی بی کے وائرنگ ڈیزائن کو زیادہ لچکدار بنائیں، جو زیادہ پیچیدہ کام کے علاقوں کو پورا کر سکتا ہے۔ یہ پروڈکٹ کے دونوں طرف "SMT"، وائرنگ اور بائنڈنگ کو بھرنے کا احساس کر سکتا ہے۔ 2-پرت ایلومینیم سبسٹریٹ پی سی بی اعلی کارکردگی والے تھرمل چالکتا، گرمی کی کھپت، موصلیت کی حفاظت، اور طویل سروس کی زندگی کو مربوط کرتا ہے۔

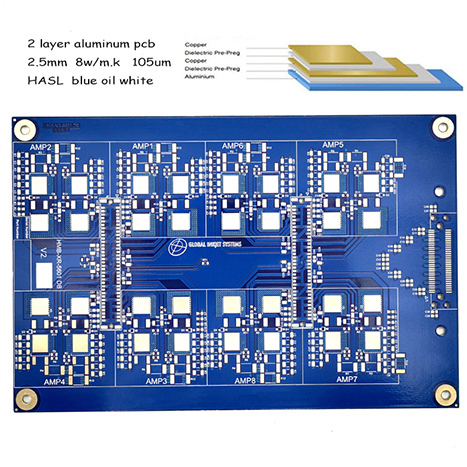

2-پرت ایلومینیم سبسٹریٹ پی سی بی پروڈکٹ سٹرکچر کا اسکیمیٹک ڈایاگرام:

2 لیئر ایلومینیم سبسٹریٹ پی سی بی پروڈکٹ کے سامنے اور پیچھے کا اسکیمیٹک ڈایاگرام:

2-پرت ایلومینیم سبسٹریٹ پی سی بی پروڈکٹ کی پیداوار اور پیداواری عمل مینوفیکچرنگ ہدایات

سبسٹریٹ	ایلومینیم (5052)
پرتوں کی گنتی	1L
موٹائی (ملی میٹر)	0.8MM~5.0MM (±10%)
تھرمل چالکتا (ڈائی الیکٹرک پرت)	0.8/1.5/ 2.0/3.0 W/m.K
تانبے کے ورق کی موٹائی (um)	35/70/105/140um
سولڈر ماسک کا رنگ	سفید / سیاہ / میٹ سیاہ / سرخ / سبز / نیلے / میٹ سبز
سبسٹریٹ	ایلومینیم (5052)
پرتوں کی گنتی	2L
موٹائی (ملی میٹر)	0.8/1.0/1.2/ 1.5/1.6/2.0/2.5/3.0MM (±10%)
تھرمل چالکتا (ڈائی الیکٹرک پرت) (W/m-k)	0.8/1.5/ 2.0/3.0 W/m.K
تانبے کے ورق کی موٹائی (um)	35/70/105/140 ام
سولڈر ماسک کا رنگ	سفید / سیاہ / میٹ سیاہ / سرخ / سبز / نیلے / میٹ سبز
کردار کا رنگ	سفید/سیاہ/نارنج/سرخ/نیلے
تشکیل کے طریقے	سی این سی گونگس، سی این سی وی کٹنگ، مولڈ بنانا، لیزر کٹنگ اور ملنگ
معائنہ ٹیسٹ	AOI تیز رفتار پرواز کی تحقیقات؛ ای ٹیسٹ؛ وولٹیج ٹیسٹ
سطح کے علاج کا عمل	HASL مفت لیڈ DNIG؛ او ایس پی
ڈیلیوری کا وقت	6-8 دن
سفید/سیاہ/نارنج/سرخ/نیلے
تشکیل کے طریقے	سی این سی گونگس، سی این سی وی کٹنگ، مولڈ بنانا، لیزر کٹنگ اور ملنگ
معائنہ ٹیسٹ	AOI تیز رفتار پرواز کی تحقیقات؛ ای ٹیسٹ؛ وولٹیج ٹیسٹ
سطح کے علاج کا عمل	HASL فری لیڈ DNIG OSP
ڈیلیوری کا وقت	4-5 دن۔

2-پرت ایلومینیم سبسٹریٹ Pcb مصنوعات کے اطلاق کے مواقع:

فلیش لائٹس، انڈسٹریل کنٹرول مائنر کے لیمپ، آٹو موٹیو ایل ای ڈی لائٹس، اسٹیج پروجیکشن لائٹس، پروجیکشن کا سامان، ایل ای ڈی اسٹریٹ لائٹس اور مختلف درستگی اور ہائی ڈیمانڈ ہیٹ ڈسپیشن لائٹنگ آلات

2-پرت ایلومینیم سبسٹریٹ پی سی بی مصنوعات کے فوائد

طویل سروس کی زندگی، موثر گرمی کی کھپت کی کارکردگی، مستحکم، وسیع درخواست کی حد

عمومی سوالات

Q1. کیا آپ ایک کارخانہ دار ہیں؟ کیا آپ کے پاس فیکٹری ہے؟
جواب: ہم 12 سال سے زیادہ عرصے سے پرنٹ شدہ سرکٹ بورڈز کے پیشہ ور صنعت کار ہیں۔ ہمارے پاس فیکٹریاں ہیں، اور آپ ہماری فیکٹریوں کی تصاویر دیکھ سکتے ہیں۔
Q2. کیا میں مفت میں نمونے حاصل کر سکتا ہوں؟ کیا مفت میں بھیجنا ممکن ہے؟
جواب: جی ہاں، ہم آپ کو تمام تفصیلات کی بات کرنے اور تصدیق کرنے کے بعد مفت نمونے دے سکتے ہیں۔ لیکن ہم مفت شپنگ سروس فراہم نہیں کرتے ہیں، اگر آپ بہت ساری مصنوعات خریدتے ہیں، تو ہم آپ کو کچھ چھوٹ دیں گے۔
Q3. کیا آپ OEM کرتے ہیں؟
جواب: جی ہاں۔ ہم پرنٹ شدہ سرکٹ بورڈز بنانے والے ہیں۔ ہمارے پاس پی سی بی کے پورے عمل کے لیے کارخانے اور سرشار آٹومیشن آلات ہیں، جن کا ٹھیک ٹھیک معائنہ کیا جاتا ہے اور بھیج دیا جاتا ہے۔
Q4. ترسیل کا وقت کیا ہے؟
جواب: وقت پر ہماری ترسیل کی ضمانت ہے۔ پروڈکشن ڈرافٹ کو حتمی شکل دینے سے شروع کرتے ہوئے، 1-پرت ایلومینیم سبسٹریٹ پی سی بی: 2-3 دن؛ 2-پرت ایلومینیم سبسٹریٹ پی سی بی: 6-8 دن؛ کاپر سبسٹریٹ پی سی بی: 4-5 دن؛ 2-پرت کاپر سبسٹریٹ پی سی بی: 5-7 دن؛ یقینا، یہ 48 گھنٹوں کے اندر تیز کیا جا سکتا ہے.
Q5. کیا 4-پرت ایلومینیم پی سی بی تیار کیا جا سکتا ہے؟
جواب: جی ہاں، ہم ایک پرنٹ شدہ سرکٹ بورڈ بنانے والے ہیں، 4-پرت ایلومینیم پی سی بی تیار کیا جا سکتا ہے، سرکٹ بورڈ کی ساخت کی پرت کی وضاحت کریں، تصدیق کے لیے ہمارے ای میل pcb@jbmcpcb.com پر جربر کی معلومات بھیجیں۔
