1 پرت ایلومینیم پی سی بی

میٹل کور پی سی بی

آپ ہماری فیکٹری سے Jiubao 1 Layer Aluminium Pcb خریدنے کی یقین دہانی کر سکتے ہیں۔ دھاتی کور طباعت شدہ سرکٹ بورڈ ایک جامع طباعت شدہ سرکٹ بورڈ ہے جو دھاتی سبسٹریٹ، ایک موصل درمیانی تہہ اور ایک سرکٹ تانبے کی تہہ پر مشتمل ہے۔ دھات کا میٹرکس عام طور پر ایلومینیم، لوہا، تانبا، انوار کاپر، ٹنگسٹن-مولبڈینم الائے وغیرہ ہوتا ہے۔ دھاتی سبسٹریٹ کی گرمی کی کھپت تانبے سے ملبوس ٹکڑے ٹکڑے سے زیادہ ہوتی ہے۔ دھاتی سبسٹریٹ کی گرمی کی کھپت کا تعلق اس کی موصل پرت کی کثافت اور تھرمل چالکتا سے ہے۔ موصلیت کی تہہ جتنی پتلی ہوگی، تھرمل چالکتا اتنی ہی زیادہ ہوگی۔ موصل تہہ عام طور پر تبدیل شدہ ایپوکسی رال، پولی فینیلین ایتھر، پولیمائیڈ وغیرہ ہوتی ہے۔ موصلی پرت کی موٹائی 50 ¼m-200 ¼m ہے۔ سرکٹ کی پرتیں تانبے کی تہوں پر مشتمل ہوتی ہیں۔ دھاتی پلیٹ کی موٹائی 0.5mm، 0.8mm، 1.0mm، 1.2mm، 1.5mm، 2.0mm، 3.0mm اور 5.0mm ہے۔ سخت فلیکس پرنٹ شدہ سرکٹ بورڈز کی طرح، دھات پر مبنی پرنٹ شدہ سرکٹ بورڈز کو یک طرفہ، دو طرفہ اور کثیر پرتوں میں تقسیم کیا جاسکتا ہے، اور یہ پرنٹ شدہ سرکٹ بورڈز کی ایک خاص قسم ہیں۔ میٹل پی سی بی کو میٹل کور پی سی بی، ایم سی پی سی بی، آئی ایم ایس (موصل میٹل سبسٹریٹ)، میٹل کلڈ پی سی بی بھی کہا جاتا ہے۔

ایلومینیم بیس تانبے پہنے ہوئے ٹکڑے ٹکڑے
آئرن بیس کاپر پہنے ہوئے ٹکڑے ٹکڑے
کاپر بیس تانبے پہنے ہوئے ٹکڑے ٹکڑے
اسٹیل بیس تانبے پہنے ہوئے ٹکڑے ٹکڑے

جنرل میٹل بیس تانبے پہنے ہوئے ٹکڑے ٹکڑے
شعلہ retardant دھاتی بیس تانبے پہنے ٹکڑے ٹکڑے
ہائی گرمی مزاحم دھاتی بیس تانبے پہنے ٹکڑے ٹکڑے
اعلی تھرمل چالکتا میٹل بیس تانبے پہنے ہوئے ٹکڑے ٹکڑے
الٹرا ہائی تھرمل چالکتا میٹل بیس کاپر پہنے ہوئے ٹکڑے ٹکڑے
اعلی تعدد، مائکروویو قسم دھاتی بیس تانبے پہنے ٹکڑے ٹکڑے
ملٹی لیئر میٹل بیس کاپر پہنے ہوئے ٹکڑے ٹکڑے

a)۔ ایلومینیم کی خصوصیات: تھرمل چالکتا 237 W/(m·K)، اعتدال پسند قیمت، قابل قبول، اور وسیع پیمانے پر استعمال۔
ب)۔ تانبے کی خصوصیات: تھرمل چالکتا 384 W/(m·K) ہے، قیمت بہت زیادہ ہے، اور یہ ہائی ویلیو ایڈڈ مصنوعات کے لیے استعمال ہوتا ہے۔
c)۔ چاندی کی خصوصیات: تھرمل چالکتا 429 W/(m·K)،
d)۔ آئرن کی خصوصیات: تھرمل چالکتا 80W/(m·K)،
e)۔ سٹیل کی خصوصیات: تھرمل چالکتا 40W/(m·K)،

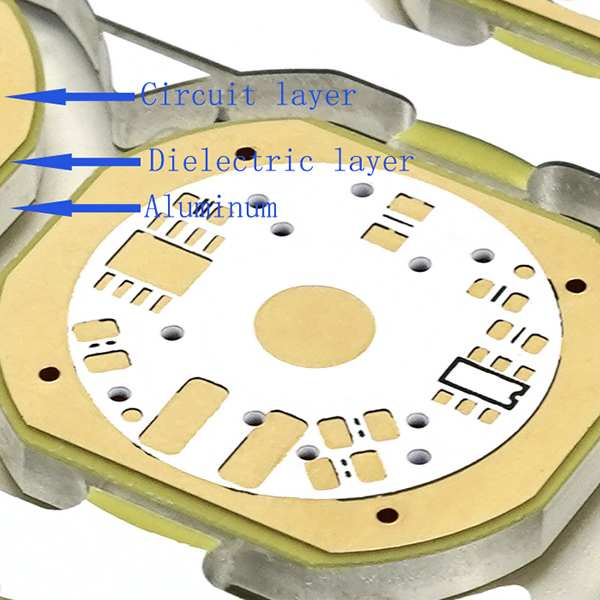

ایک دھاتی پی سی بی تانبے کے ورق کی ایک پرت، ایک ڈائی الیکٹرک پرت، اور دھات کی پرت پر مشتمل ہوتا ہے۔
· سرکٹ تانبے کی تہہ: استعمال شدہ تانبے کی تہہ عام سی سی ایل (1oz-10oz) سے زیادہ موٹی ہے۔ موٹی تانبے کی تہوں کا مطلب ہے زیادہ کرنٹ لے جانے کی صلاحیت۔
· ڈائی الیکٹرک تہہ: ڈائی الیکٹرک تہہ تھرمل طور پر ترسیلی تہہ ہے جس کی موٹائی تقریباً 50¼m سے 200¼m ہوتی ہے۔ اس میں کم تھرمل مزاحمت، گرمی کی منتقلی اور موصلیت ہے۔
· دھاتی تہہ: تیسری تہہ ایک دھاتی تہہ ہے، جو ایلومینیم یا تانبے پر مشتمل ہوتی ہے، جس میں تھرمل چالکتا زیادہ ہوتی ہے۔

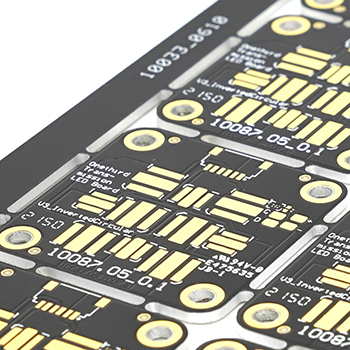

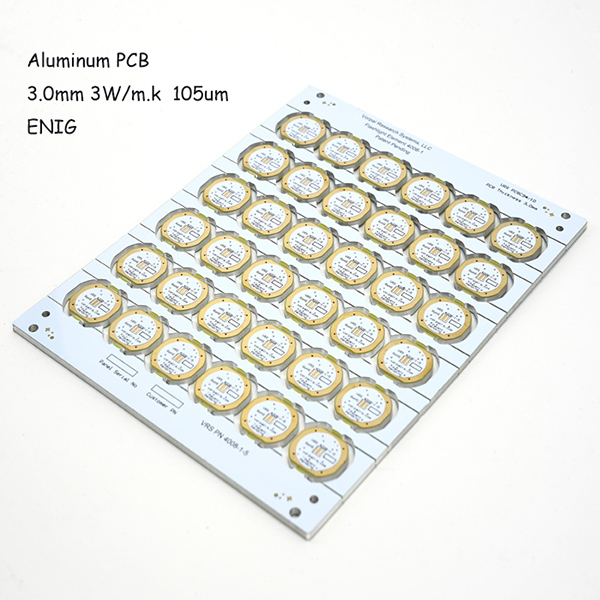

1-پرت ایلومینیم سبسٹریٹ مصنوعات کا تعارف:

1-پرت ایلومینیم پی سی بی ایک ایلومینیم پی سی بی بورڈ ہے۔ 1-پرت ایلومینیم پی سی بی کو تین تہوں میں تقسیم کیا گیا ہے: ایلومینیم، انسولیٹنگ پرت، اور تانبا۔ ایلومینیم گرمی کی کھپت کے لیے ہے، موصلیت کی تہہ حرارت کی منتقلی اور موصلیت کے لیے ہے، اور تانبا برقی چالکتا کے لیے ہے۔ 1-پرت ایلومینیم پی سی بی میں عام طور پر ایک طرف پرنٹ شدہ سرکٹس اور دوسری طرف ہموار وائرلیس سرکٹس ہوتے ہیں۔ مارکیٹ میں سب سے زیادہ عام ایلومینیم پی سی بی 1 لیئر ایلومینیم پی سی بی ہیں۔ اوپری طرف سرکٹ ہے، اور نیچے کی طرف گرمی کی کھپت کے لیے شیل یا تھرمل چپکنے والی سے جڑی ہوئی ہے۔ 1 لیئر ایلومینیم پی سی بی پچھلے ایف آر 4 اور پی سی بی گلاس فائبر بورڈ کی جگہ لے لیتا ہے، جو کہ مضبوط اور ہائی پروفائل ہے، گرمی کی اچھی کھپت ہے، توڑنا آسان نہیں ہے، اور اچھی پروڈکٹ کی ساخت میں لچک ہے۔ Jiubao ٹیکنالوجی میٹل کور پی سی بی مینوفیکچرنگ کے عمل کے ساتھ ایک مینوفیکچرر ہے، اعلی درجے کے صحت سے متعلق سازوسامان 7S پروڈکشن ورکشاپ کا مکمل سیٹ میٹریل فیڈنگ سے لے کر تیار مصنوعات کی پیکیجنگ تک، اعلیٰ معیار کی ایلیٹ ٹیم مینجمنٹ کو ملازمت دیتا ہے، اور سرکٹ بورڈ میں ایک مضبوط پیشہ ور ٹیم مصروف عمل ہے۔ پیداوار، بہت سے شاندار انجینئرز اور پیشہ ورانہ مینیجرز ہیں. یہ ایک پیشہ ور ایلومینیم پی سی بی کارخانہ دار ہے جس میں بڑے پیمانے پر، مکمل سامان، سخت انتظام اور اعلیٰ معیار ہے۔
1-پرت ایلومینیم پی سی بی ایک ایلومینیم پر مبنی تانبے سے ملبوس ٹکڑے ٹکڑے ہے (ایک تانبے سے ملبوس ٹکڑے ٹکڑے پی سی بی کا سبسٹریٹ ہے)۔ ایلومینیم پی سی بی دراصل ایف آر 4 پی سی بی سے بہت ملتے جلتے ہیں۔

حرارت کی کھپت: گرمی کی کھپت میں ایلومینیم پی سی بی کی کارکردگی عام ایف آر 4 پی سی بی کے مقابلے کافی اچھی ہے۔ مثال کے طور پر، 1.5 ملی میٹر موٹی FR4 پی سی بی کی تھرمل مزاحمت 20-22 ڈگری فی واٹ ہوتی ہے، جبکہ 1.5 ملی میٹر موٹی ایلومینیم پی سی بی کی تھرمل مزاحمت 1-2 ڈگری فی واٹ ہوتی ہے۔

حرارتی توسیع: ہر مادہ کی حرارتی توسیع کا اپنا گتانک ہوتا ہے۔ ایلومینیم (22ppm/C) اور کاپر (18ppm/C) میں بہت قریب CTEs ہیں۔ چونکہ ایلومینیم پی سی بی گرمی کی کھپت کے لحاظ سے اچھی طرح سے کام کرتا ہے، اس میں کوئی سنگین توسیع یا سکڑاؤ کا مسئلہ نہیں ہوگا۔ ایلومینیم پی سی بیز بہترین، پائیدار اور قابل اعتماد کام کرتے ہیں۔
جہتی استحکام: ایلومینیم پی سی بی جہتی استحکام اور مستحکم طول و عرض دکھاتے ہیں۔ مثال کے طور پر، جب انہیں 30-140 ڈگری سے گرم کیا جاتا ہے، تو ان کے طول و عرض صرف 2.5%-3.0% بدلتے ہیں۔
· دیگر: ایلومینیم پی سی بی کو پاور ڈیوائسز کے لیے سطحی ماؤنٹ ٹیکنالوجی میں استعمال کیا جا سکتا ہے۔ ایلومینیم پی سی بی سرکٹ ڈیزائن کی تھرمل توسیع کے لحاظ سے اس کی کارکردگی کی وجہ سے سرکٹ ڈیزائن میں مؤثر طریقے سے استعمال کیا جا سکتا ہے۔ ایلومینیم پی سی بی پروڈکٹ شیلف لائف اور پروڈکٹ پاور کثافت کو بڑھانے میں مدد کرتے ہیں۔ ایلومینیم پی سی بی بھی بہت قابل اعتماد ہیں۔ ایلومینیم پی سی بی مصنوعات کے مجموعی سائز کو کم کرنے میں مدد کر سکتے ہیں اور یہ ایک سستا آپشن بھی ہے۔ ایلومینیم پی سی بی برقی مقناطیسی شیلڈنگ اور اعلی ڈائی الیکٹرک طاقت کی نمائش کرتے ہیں۔

ایلومینیم سبسٹریٹ پی سی بی میں بہترین شعلہ تابکاری، اعلی مکینیکل طاقت، جہتی استحکام، وغیرہ، خاص طور پر اچھی گرمی کی کھپت، برقی مقناطیسی شیلڈنگ اور تیرتے ہوئے ٹن کی خصوصیات ہیں۔ بڑے پیمانے پر موٹر سائیکلوں میں استعمال کیا جاتا ہے؛ موبائل فونز کو آگ لگانے والے؛ ہائی پاور ایل ای ڈی؛ مقررین پاور ماڈیولز؛ صوتی شیلڈنگ سسٹمز وغیرہ
پروجیکشن لیمپ؛ سڑک پے لگائ جانے والا چراغ یا لاءٹ؛ پودوں کی ترقی کا چراغ؛ ایل ای ڈی لیمپ ایلومینیم سبسٹریٹ؛ پروجیکشن کا سامان؛ ہیٹ سنک؛ سولر سیل سبسٹریٹ؛ 1 لیئر ایلومینیم سبسٹریٹ 90% پانی کے اندر لائٹس کے لیے استعمال ہوتا ہے، جو 90% لیمپ کے لیے موزوں ہے۔
ایلومینیم پی سی بی اعلی کثافت اور اعلی طاقت والی مصنوعات جیسے ایل ای ڈی ایپلی کیشنز، پاور آلات، کمپیوٹرز وغیرہ کے لیے ایک مثالی حل ہے۔
اگر آپ کے پی سی بی ڈیزائن میں تھرمل مسائل ہیں، تو ایلومینیم آپ کا پہلا خیال ہونا چاہیے۔ جے بی پی سی بی تمام قسم کے ایلومینیم سبسٹریٹس فراہم کرتا ہے، بشمول سنگل سائیڈڈ ایلومینیم سبسٹریٹس، ملٹی لیئر ایلومینیم سبسٹریٹس، ہائبرڈ ایلومینیم سبسٹریٹس، لچکدار ایلومینیم سبسٹریٹس، تھرو ہول ایلومینیم سبسٹریٹس وغیرہ۔ دیگر زمرے، جیسے عام مقصد کے ایلومینیم سبسٹریٹس چالکتا ایلومینیم سبسٹریٹس، اور ہائی فریکوئنسی ایلومینیم پی سی بی بھی دستیاب ہیں۔ اگر آپ کو ہمارے ایلومینیم پی سی بی کے بارے میں مزید تفصیلات درکار ہیں، تو براہ کرم ہم سے بلا جھجھک رابطہ کریں۔

Q1: MCPCB کے لیے کم از کم آرڈر کی مقدار کتنی ہے؟
A1: ہمارا MCPCB MOQ مختلف اشیاء کے ساتھ مختلف ہوتا ہے، 1pcs سے سپورٹ آرڈر۔
Q2: ہمیں کون سی دستاویزات فراہم کرنی چاہئیں؟
A2: PCB: Gerber فائلیں بہتر ہیں، (Protel، power pcb، PADs فائلیں)، PCBA: Gerber فائلیں اور BOM کی فہرست۔
Q3: مجھے دستاویزات کے علاوہ کون سی معلومات فراہم کرنے کی ضرورت ہے؟
A3: کوٹیشن کے لیے درج ذیل وضاحتیں درکار ہیں:
a) سبسٹریٹ:
ب) پلیٹ کی موٹائی:
c) تانبے کی موٹائی:
d) تھرمل چالکتا:
e) سطحی علاج:
f) سولڈر ماسک اور سلک اسکرین کا رنگ
g) مقدار
Q4: کیا میٹل کور PCBs کو دھاتی سوراخوں کے ذریعے چارج شدہ DIP اجزاء کے ساتھ ڈیزائن کیا جا سکتا ہے؟
A4: ہاں۔ ہم ایک پیشہ ور میٹل کور پی سی بی سرکٹ بورڈ بنانے والے ہیں، ہمارے پاس کئی سالوں کا پیداواری تجربہ ہے، آپ ہمارے موصلیت کے سوراخ ایلومینیم پی سی بی کی تفصیلات دیکھ سکتے ہیں۔
Q5: کیا ہم مندرجہ ذیل تصویر کا دستکاری بنا سکتے ہیں؟
A5: جی ہاں، آپ جو چاہتے ہیں اسے کھینچنا ٹھیک ہے۔
Q6: دھاتی کور پی سی بی اسٹوریج کے لئے وقت اور ماحول کی ضروریات کیا ہیں؟
A6: دھاتی کور PCB اسٹوریج کا درجہ حرارت اور نمی مصنوعات کی زندگی کو متاثر کرے گی۔ ویکیوم پلاسٹک فلم پیکیجنگ کے تحت، درجہ حرارت 25±2â؛ نمی 55 ± 5% RH ہے، اور معیار کی ضمانت 6 ماہ تک ہے۔ اگر ویکیوم پلاسٹک فلم کی پیکیجنگ کو ہٹا دیا گیا ہے یا 6 ماہ سے زیادہ عرصے سے محفوظ کیا گیا ہے، تو اسے پیداوار سے پہلے 150°C/1 گھنٹہ پر بیک کرنے کی سفارش کی جاتی ہے۔
