ڈبل رخا کاپر پی سی بی

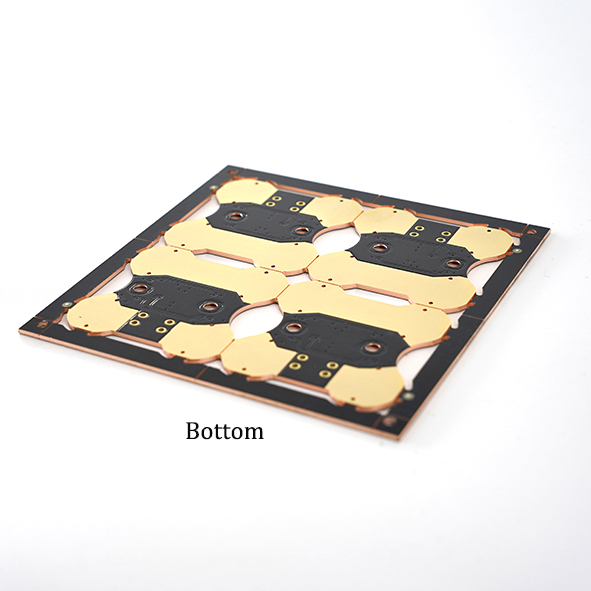

جیو باؤ ڈبل سائیڈڈ کاپر پی سی بی ایک پرنٹ شدہ سرکٹ بورڈ ہے جس میں ڈبل رخا کاپر ہے، جس میں اوپر اور نیچے کی تہوں کے سرکٹس بھی شامل ہیں۔ یہ عام طور پر استعمال شدہ پرنٹ شدہ سرکٹ بورڈ ہے۔ دو طرفہ تانبے کے پی سی بی کو دونوں طرف وائرڈ اور سولڈر کیا جا سکتا ہے، درمیان میں دھاتی تانبے کا کور، اور سرکٹ اور کاپر کور کے درمیان ایک موصل تہہ۔ دونوں اطراف وائرڈ کیا جا سکتا ہے، جو وائرنگ کی مشکل کو بہت کم کر دیتا ہے، لہذا یہ بڑے پیمانے پر استعمال کیا جاتا ہے. دو طرفہ بورڈ کے دونوں اطراف وائرڈ ہیں، لیکن دونوں اطراف کی تاروں کو استعمال کرنے کے لیے، دونوں اطراف کے درمیان ایک مناسب سرکٹ کنکشن ہونا چاہیے، سرکٹس کے درمیان "پل" کو وایا کہا جاتا ہے۔ ویاس پی سی بی پر چھوٹے سوراخ ہوتے ہیں جو دونوں طرف تاروں کو جوڑنے کے لیے دھات سے بھرے یا لیپت ہوتے ہیں۔ دو طرفہ سرکٹ بورڈ جو ویاس کے ساتھ ڈیزائن کیے گئے ہیں انہیں حقیقی ڈبل رخا کاپر کور PCBs کہا جاتا ہے۔ اسے اس طرح بھی ڈیزائن کیا جا سکتا ہے کہ ڈبل سائیڈڈ سرکٹ کو جوڑنے کی ضرورت نہ ہو، یعنی یہ عام سنگل سائیڈڈ سرکٹ بورڈ جیسا ہی ہے لیکن ڈبل رخا سرکٹ بورڈ جیسا ہی انسٹالیشن اثر حاصل کر سکتا ہے۔ ہم اسے جھوٹے ڈبل رخا کاپر پی سی بی کہتے ہیں۔ چونکہ ڈبل رخا بورڈ کا رقبہ سنگل رخا بورڈ کا دوگنا ہوتا ہے، اس لیے ڈبل رخا بورڈ سنگل رخا بورڈ میں سٹگرڈ وائرنگ کے مسئلے کو حل کرتا ہے، اور سوراخوں کے ذریعے دوسری طرف سے جڑا جا سکتا ہے، لہذا یہ زیادہ ہے۔ سرکٹس کے لیے موزوں ہے جو سنگل رخا بورڈ سے زیادہ پیچیدہ ہیں۔
اب ہم جو متعارف کروا رہے ہیں وہ ہے ڈبل سائیڈڈ کاپر پی سی بی جسے ڈبل سائیڈڈ تھرمو الیکٹرک سیپریشن کاپر سبسٹریٹ پی سی بی اور 2 لیئر کاپر سرکٹ بورڈ پی سی بی بھی کہا جاتا ہے۔

ڈبل رخا کاپر پی سی بی پروڈکٹ کا تعارف:

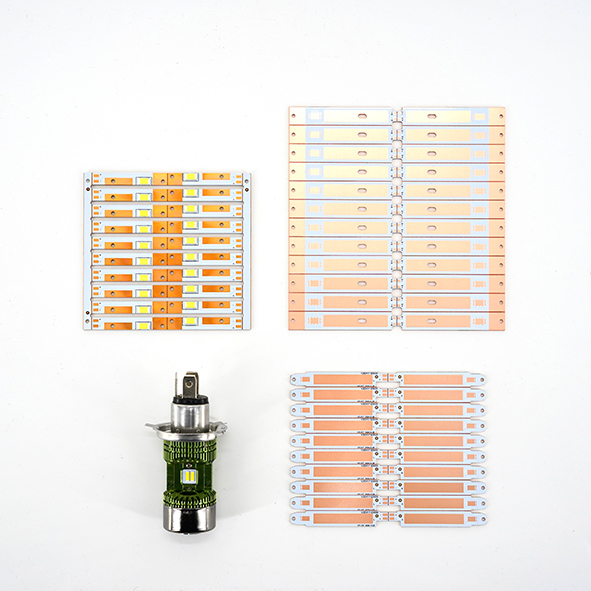

ڈبل سائیڈڈ کاپر پی سی بی (ڈبل سائیڈڈ تھرمو الیکٹرک سیپریشن کاپر سبسٹریٹ پی سی بی) عام طور پر آٹوموٹو ہائی اور لو بیم انٹیگریٹڈ لائٹ بورڈز یا گرمی کی کھپت کی ضروریات کے ساتھ مصنوعات کے لیے استعمال ہوتا ہے۔ اعلی طاقت کی گرمی کی کھپت اوپری اور نچلے اطراف میں بڑے مالکان کے ذریعے حاصل کی جاتی ہے، اور بیرونی حرارت پھیلانے والے ایلومینیم کے حصے گرمی کی کھپت کے لیے دو طرفہ مالکان سے جڑے ہوتے ہیں۔ ایک ہی وقت میں، دو طرفہ تانبے کے پی سی بی کے اوپری اور نچلے کرنٹ ویاس کے ذریعے منسلک ہوتے ہیں، اور اوپری اور نچلی روشنی کو کنٹرول کرنے کے لیے صرف یک طرفہ ویلڈنگ الیکٹروڈ کی ضرورت ہوتی ہے۔ موتیوں کی مالا روشن ہیں، باس کو گرمی کی کھپت کا احساس ہوتا ہے، اور سرکٹ کو ترسیل کا احساس ہوتا ہے۔ یہ دو طرفہ تھرمو الیکٹرک علیحدگی ہے۔ مصنوعات میں بڑی گرمی کی کھپت، کم بجلی کی کھپت، مستحکم کارکردگی اور آسان تنصیب کے فوائد ہیں۔

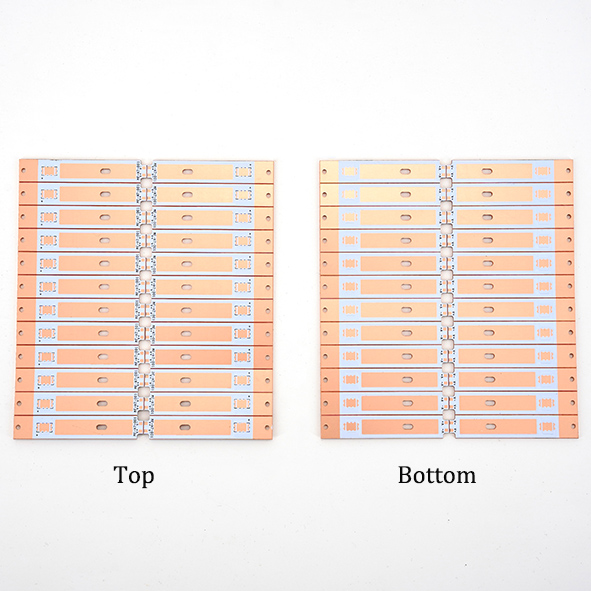

ڈبل رخا تھرمو الیکٹرک سیپریشن پی سی بی، ایل ای ڈی کاپر سبسٹریٹ پی سی بی پر حرارت تھرمل کنڈکٹیو پیڈ (PAD) ہے، اور بجلی سے مراد ایل ای ڈی کاپر سبسٹریٹ پر موجود الیکٹروڈز ہیں، اور دونوں کو موصلاتی مواد کے ذریعے الگ کیا جاتا ہے۔ تھرمل پیڈ (PAD) کا کام گرمی کو چلانا ہے، اور الیکٹروڈ کا کام بجلی چلانا ہے۔ یہ دو طرفہ ڈھانچہ ایل ای ڈی گرمی کی کھپت کے ڈیزائن کو محسوس کرسکتا ہے اور مصنوعات کو استحکام فراہم کرسکتا ہے۔ دو طرفہ تھرمو الیکٹرک علیحدگی پی سی بی کی ساخت کو تصویر میں دکھایا گیا ہے:

حقیقی ڈبل رخا کاپر کور پی سی بی (بذریعہ) جعلی ڈبل رخا تانبے کا پی سی بی (بذریعہ) 2 پرت کاپر پی سی بی 4 پرت کاپر پی سی بی

فلیش لائٹس، انڈسٹریل مائنر کے لیمپ، آٹو موٹیو ایل ای ڈی ہیڈلائٹس، یووی لیمپ، اسٹیج پروجیکشن لیمپ، 5G کمیونیکیشن، وال واشر، ایل ای ڈی اسٹریٹ لیمپ، مکینیکل آلات اور مختلف درستگی اور ہائی ڈیمانڈ کولنگ لائٹنگ کے آلات

طویل سروس کی زندگی، موثر گرمی کی کھپت، مستحکم درخواست

Q1. کیا آپ پی سی بی بنانے والے ہیں؟ کیا آپ کے پاس فیکٹری ہے؟
A: ہم 12 سال سے زائد عرصے سے ایک پیشہ ور طباعت شدہ سرکٹ بورڈ بنانے والے ہیں، ہمارے پاس فیکٹریاں، مشینیں ہیں، آپ ہماری فیکٹری کی تصاویر دیکھ سکتے ہیں۔
Q2. کیا میں پی سی بی کے نمونے مفت میں حاصل کر سکتا ہوں؟ کیا مفت شپنگ دستیاب ہے؟
A: جی ہاں، ہم آپ کو تمام تفصیلات کی بات کرنے اور تصدیق کرنے کے بعد مفت پی سی بی کے نمونے دے سکتے ہیں۔ لیکن ہم مفت شپنگ کی پیشکش نہیں کرتے، اگر آپ بہت ساری مصنوعات خریدتے ہیں تو ہم آپ کو کچھ رعایت دیں گے۔
Q3. کیا آپ OEM کرتے ہیں؟
جواب: جی ہاں۔ ہم ایک پرنٹ شدہ سرکٹ بورڈ بنانے والے ہیں، ہمارے پاس پی سی بی اور پی سی بی اے کے پورے عمل کے لیے فیکٹریاں اور سرشار آٹومیشن کا سامان ہے، اور ہم مصنوعات کی درستگی کا پتہ لگا کر بھیج سکتے ہیں۔ ہم PCB اور PCBA کے لیے ون سٹاپ پرچیزنگ سروس فراہم کرتے ہیں۔
Q4. کیا آپ تھرمل پیڈ کے ساتھ پی سی بی تیار کر سکتے ہیں جو کسی دوسری پرت پر سبسٹریٹ اور الیکٹروڈ کے ساتھ براہ راست رابطے میں ہیں؟
A: جی ہاں، ہم سبسٹریٹ کے ساتھ براہ راست رابطے میں تھرمل پیڈ کے ساتھ پی سی بی تیار کر سکتے ہیں۔ ہم اسے تھرمو الیکٹرک طور پر الگ کیے گئے تانبے کے ذیلی ذخیرے کہتے ہیں۔ آپ Gerber کی معلومات تصدیق کے لیے ہمارے ای میل pcb@jbmcpcb.com پر بھیج سکتے ہیں۔
Q5. کیا تانبے کے کور پی سی بی میں پیداوار کے لیے تانبے کے سوراخ ہو سکتے ہیں؟
A: جی ہاں، سرکٹ کو جوڑنے کے لیے کاپر کور پی سی بی کے دونوں طرف تانبے کے سوراخ ہیں، ہم اسے حقیقی ڈبل رخا کاپر سبسٹریٹ پی سی بی کہتے ہیں، ہمارے پاس میٹل کور پی سی بی میں مینوفیکچرنگ کا کئی سال کا تجربہ ہے۔
