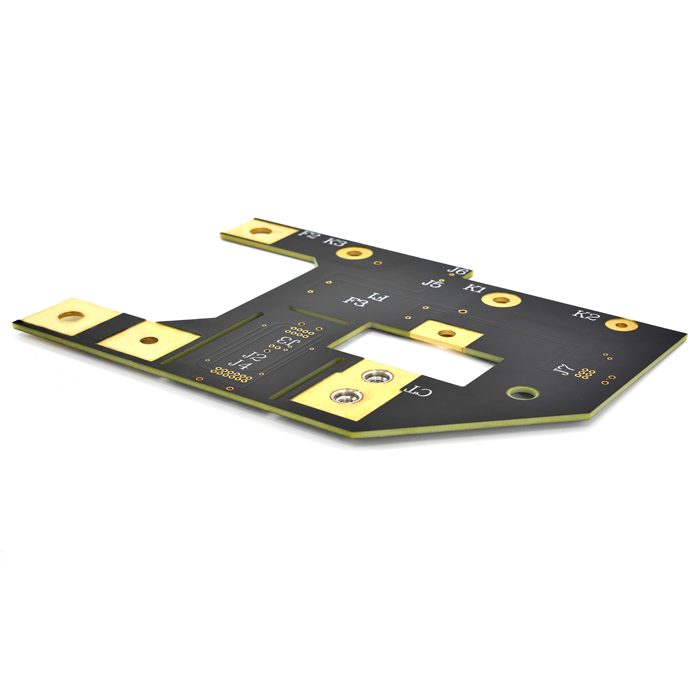

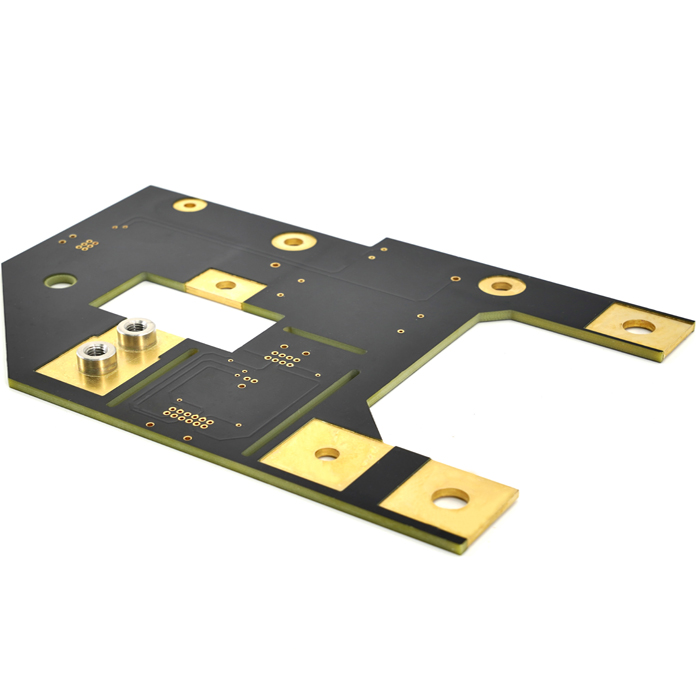

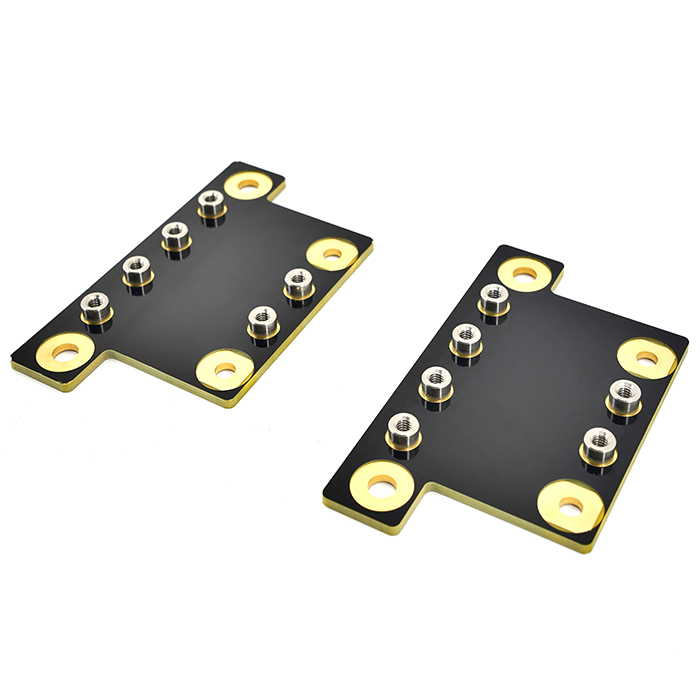

ایمبیڈڈ بس بار پی سی بی

ایمبیڈڈ بس بار پی سی بی

آپ ہماری فیکٹری سے Jiubao Embedded Busbar PCB خریدنے کی یقین دہانی کر سکتے ہیں۔ بس بار ہائی کرنٹ پرنٹ شدہ سرکٹ بورڈز ہیں اور بس بارز اور الیکٹرانک سسٹمز کا انضمام بھی، ایک ایسی ٹیکنالوجی جو پاور ٹرین اور پاور ایپلی کیشنز کے لیے ایک ہی سسٹم میں ہائی کرنٹ اور مائیکرو الیکٹرانک کنٹرول کو یکجا کرتی ہے۔ یہ امتزاج بس بارز اور دیگر بلک تانبے کے تاروں کو پرنٹ شدہ سرکٹ بورڈ (PCB) میں جوڑ کر حاصل کیا جاتا ہے تاکہ کرنٹ لے جانے کی اعلیٰ صلاحیت اور بجلی کو خارج کرنے والے اجزاء کی حرارت کی کھپت حاصل کی جا سکے۔

ایمبیڈڈ بس بار پی سی بی کا تعارف:

ایمبیڈڈ بس بار پی سی بی بڑے پیمانے پر استعمال کیے جاتے ہیں، زیادہ سے زیادہ اعلی طاقت والے اجزاء اور اعلی طاقت والے اجزاء کی گرمی کی کھپت کی ضروریات کو پورا کرتے ہیں، اور اعلی تھرمل چالکتا تانبے کی گرمی کی کھپت کی ضروریات کو بھی پورا کرتے ہیں۔ ایمبیڈڈ بس بار پی سی بی پرنٹ شدہ سرکٹ بورڈ سے مراد کاپر کور کو دبانے کے دوران پری ملڈ سلاٹ میں سرایت کرنا ہے۔ پرتدار پری پریگس کاپر کور کو پرنٹ شدہ سرکٹ بورڈ سے جوڑنے کے لیے استعمال کیا جاتا ہے۔ ایمبیڈڈ کاپر کور اندرونی FR4 epoxy بورڈ کے ساتھ براہ راست رابطے میں ہے، اور جب PCB استعمال کیا جاتا ہے تو گرمی تیزی سے تانبے کے بلاک میں منتقل ہو جاتی ہے۔ اس کے بعد گرمی کو تانبے کے کور کے ذریعے ہوا سے ہٹا دیا جاتا ہے۔ گرمی کی کھپت کا اثر دفن شدہ تانبے کے کور پی سی بی سے بہتر ہے، عمل آسان ہے، لاگت کم ہے، اور درخواست کا امکان وسیع ہے۔ کاپر کور کو پی سی بی میں سرایت کرنا ایک کلیدی عمل ہے، جسے تکنیکی دشواریوں کے ساتھ ملانے کی ضرورت ہے جیسے کاپر کور کی شکل کا ڈیزائن، کاپر کور کی جسامت اور ہمواری اور پی سی بی کی گھسائی کرنے والی نالی، بصورت دیگر قابل اعتماد مسائل پیدا ہوں گے۔ آسانی سے ہوتا ہے. JBPCB کے پاس ایمبیڈڈ بس بار PCBs کی تیاری میں کئی سالوں کا تجربہ ہے، جو کہ بہت سی معروف نئی توانائی گاڑیوں کی صنعتوں کے لیے تکنیکی مدد اور فراہمی فراہم کرتا ہے۔

نئی توانائی کی گاڑیوں کی ترقی کے ساتھ، نئی توانائی کی گاڑیوں کی بیٹریوں میں زیادہ سے زیادہ جدتیں آ رہی ہیں۔ نئی توانائی والی گاڑی کی بیٹری گاڑی کی بیٹری کی ایک نئی قسم ہے جو "گرین ہاؤس گیس" کے اخراج کی آلودگی کو کم کرنے کے لیے نئی توانائی کی ٹیکنالوجی کا استعمال کرتی ہے۔ بیٹری کو چارج کرنے کے لیے چارجنگ کے ڈھیر سے منسلک کرنے کی ضرورت ہے، اور تیزی سے چارج ہونے والی کاپر ایمبیڈڈ بس پی سی بی میں کرنٹ کے بہاؤ کی ایک بڑی گنجائش ہے اور یہ انتہائی کم مزاحمت والا موصل ہے۔ بس بار کا بنیادی کام ہائی کرنٹ چلانا ہے۔ بس بار پی سی بی کو ایک اعلی کرنٹ ڈسٹری بیوشن یونٹ (جسے بس بار کاپر بار الیکٹریکل بس بار بھی کہا جاتا ہے) کی ضرورت ہوتی ہے، جو توانائی کی نئی صنعت میں بڑے پیمانے پر استعمال ہوتی ہے، بشمول الیکٹرک وہیکل موٹر کنٹرولرز، ہائی وولٹیج پاور ڈسٹری بیوشن بکس، فریکوئنسی کنورٹرز، اور فوٹو وولٹک انورٹرز۔ . ہائی وولٹیج، ہائی کرنٹ کنورژن ڈیوائس بس بار پی سی بی پروڈکٹس آلات کے لیے جیسے انورٹرز، ونڈ پاور کنورٹرز، ریل ٹرانزٹ، موٹر وہیکل ٹریکشن ڈیوائسز، کمیونیکیشن اور ڈیٹا کا سامان۔ پروڈکٹ کو سادہ اور روایتی ہائی وولٹیج اور ہائی کرنٹ ڈسٹری بیوشن کا احساس ہے، اور اسے روایتی پیچیدہ کم وولٹیج کنٹرول سرکٹس میں تعینات کیا جا سکتا ہے۔ آٹوموٹیو انڈسٹری یا ایویونکس میں عام ایپلی کیشنز تقریباً 1000 ایم پی ایس کرنٹ کو سنبھالتی ہیں۔

نئی انرجی گاڑیوں کے ڈسٹری بیوشن بورڈز، سرکٹ بورڈز، بیٹری پیک، پاور سپلائی یونٹس، بیٹری پیک الیکٹرک کنٹرول کیبنٹ، ریل ٹرانزٹ، فوٹو وولٹک انورٹرز، ونڈ انرجی، کمیونیکیشن اینڈ ڈیٹا، پاور الیکٹرانکس، ہائی وولٹیج ڈسٹری بیوشن بکس، فریکوئنسی کنورٹرز، اور میں استعمال کیا جاتا ہے۔ موٹر وہیکل کرشن ڈیوائسز، کمیونیکیشن اور ڈیٹا کا سامان، ہائی وولٹیج وغیرہ، ہائی کرنٹ کنورژن ڈیوائسز، وہ سرکٹ بورڈ کو ساختی سختی بھی فراہم کرتے ہیں۔

بس بار کا بنیادی مقصد بڑے دھاروں کو چلانا ہے، موجودہ نشانات سے زیادہ جو معیاری سرکٹ بورڈ فراہم کر سکتا ہے۔ پروڈکٹ میں بڑے کرنٹ کی آزادانہ تقسیم ہوتی ہے، ہائی وولٹیج لے جانے والا، مستحکم بڑا کرنٹ، مضبوط موصلیت، اعلی کارکردگی، طویل خدمت زندگی، موثر گرمی کی کھپت کی کارکردگی، مستحکم اور محفوظ۔

Q1: کیا آپ کے پاس آٹوموبائل انڈسٹری کا سرٹیفکیٹ ہے؟
A1: جی ہاں، ہمارے پاس آٹوموٹو انڈسٹری کے لیے IATF 16949 سرٹیفیکیشن ہے، تاکہ ہائی پاور ایپلی کیشنز کے لیے پرنٹ شدہ سرکٹ بورڈز کو محسوس کرنے میں مدد ملے، ہم UL سرٹیفیکیشن بھی فراہم کر سکتے ہیں۔
Q2: پی سی بی میں سرایت شدہ کاپر کور کے لیے ہمیں کون سی دستاویزات فراہم کرنی چاہیے اور ٹکڑے ٹکڑے کا ڈھانچہ مختلف ہے؟
A2: مختلف سافٹ ویئر کے ذریعے کھولے جانے یا تشریح کرنے پر ڈیزائن کردہ ڈرائنگ کو مسخ کر دیا جائے گا۔ Gerber فائلیں بہترین (Protel، power pcb، PADs) سافٹ ویئر ڈرائنگ اور ٹیکسٹ ڈسکرپشن ہیں۔
Q3: پرتدار ڈھانچہ کا اظہار کیسے کیا جانا چاہئے؟
A3: سب سے پہلے، Gerber فائلوں میں ہر ایک پرت ہوتی ہے، اور دوسری PDF میں ہر پرت کو مختلف رنگوں + متن کی تفصیل سے نشان زد کیا جا سکتا ہے۔
Q4: ایمبیڈڈ بس بار پی سی بی کے سٹوریج کے وقت اور ماحول کے لیے کیا تقاضے ہیں؟
A4: ایمبیڈڈ بس بار پی سی بی کا درجہ حرارت اور نمی مصنوعات کی زندگی کو متاثر کرے گی۔ ویکیوم پلاسٹک فلم پیکیجنگ کے تحت، درجہ حرارت 25±2â؛ نمی 55 ± 5% RH ہے، اور معیار کی ضمانت 6 ماہ تک ہے۔ اگر ویکیوم پلاسٹک فلم کی پیکیجنگ کو ہٹا دیا گیا ہے تو، ایمبیڈڈ بس بار پی سی بی ویلڈنگ پوزیشن DNIG طویل عرصے تک ہوا کے سامنے رہے گی، اور آکسیکرن ہوگا، جو ویلڈنگ کے اجزاء کو متاثر کرے گا۔
