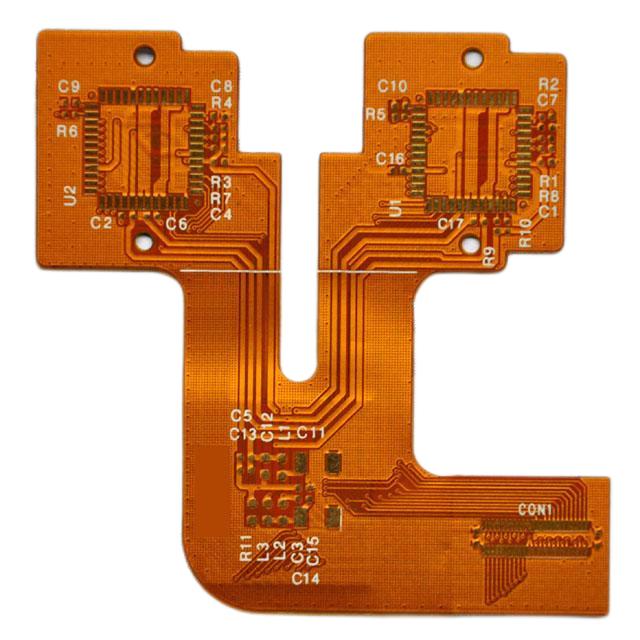

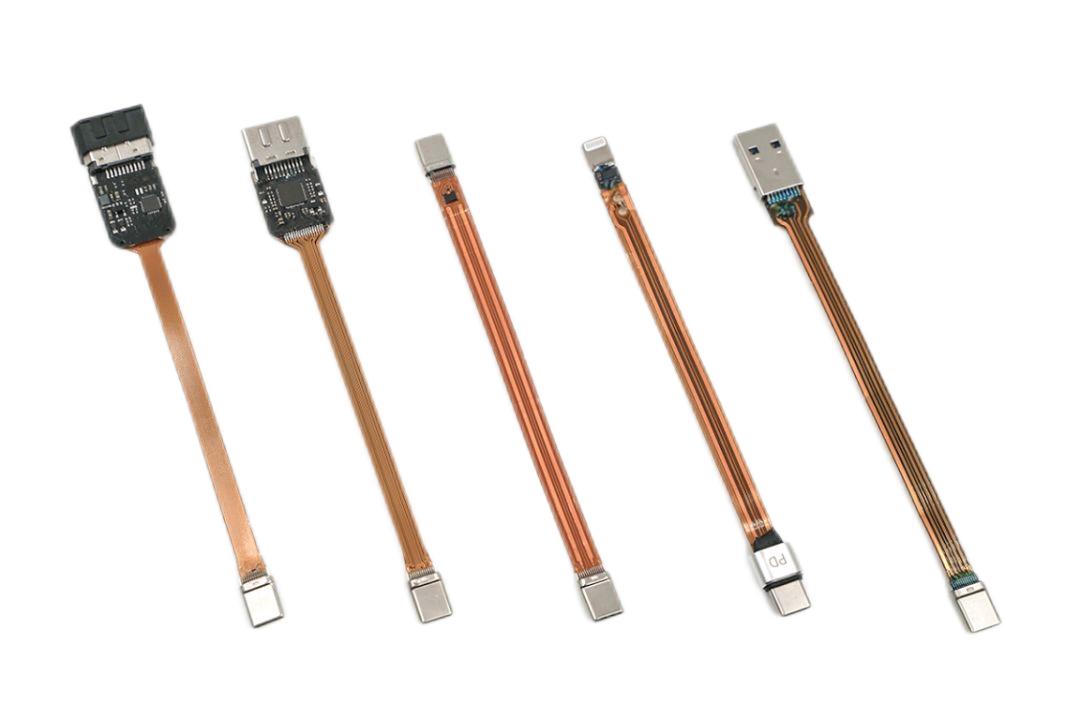

ایف پی سی لچکدار پی سی بی

1. ایف پی سی لچکدار پی سی بی کی تعریف

ایف پی سی لچکدار پی سی بی لچکدار سبسٹریٹس سے بنا ایک سرکٹ بورڈ ہے، جو انتہائی موڑنے کے قابل اور تہ کرنے کے قابل ہے۔ ایف پی سی لچکدار پی سی بی عام طور پر ملٹی لیئر فلم سبسٹریٹس اور کوندکٹو پرتوں پر مشتمل ہوتا ہے۔ اس کی اہم خصوصیت سرکٹ بورڈ کی موڑنے کی صلاحیت اور فولڈیبلٹی ہے، اس لیے یہ ان الیکٹرانک آلات کے لیے موزوں ہے جنہیں موڑنے یا فولڈ کرنے کی ضرورت ہے۔ ایف پی سی لچکدار پی سی بی کے بہت سے فوائد ہیں، جیسے چھوٹے سائز، ہلکا پھلکا، اعلی وشوسنییتا، وغیرہ، لہذا یہ بہت سے شعبوں میں بڑے پیمانے پر استعمال ہوتا رہا ہے، جیسے کہ موبائل فون، ڈیجیٹل کیمرے، ٹیبلٹ کمپیوٹر، آٹوموٹو الیکٹرانکس، طبی آلات وغیرہ۔ مختصر، FPC لچکدار پی سی بی ایک بہت اہم الیکٹرانک جزو ہے۔ اس کی ظاہری شکل الیکٹرانک آلات کے ڈیزائن کو زیادہ لچکدار اور متنوع بناتی ہے اور الیکٹرانک آلات کی تیاری کے لیے مزید انتخاب بھی فراہم کرتی ہے۔

2. FPC لچکدار پی سی بی کی پیداوار کے عمل

ایف پی سی لچکدار پی سی بی میں لچک اور وشوسنییتا ہے۔ اس وقت مارکیٹ میں FPC لچکدار پی سی بی کی 4 اقسام ہیں: سنگل سائیڈڈ (1 لیئر)، ڈبل سائیڈڈ (2 لیئرز)، ملٹی لیئر اور نرم ہارڈ پی سی بی۔ ایف پی سی لچکدار پی سی بی کی تیاری کے عمل میں بنیادی طور پر درج ذیل اقدامات شامل ہیں: پہلا، بنیادی مواد کی تیاری، عام طور پر پولیمائیڈ فلم یا پالئیےسٹر فلم کو بیس میٹریل کے طور پر استعمال کیا جاتا ہے، اور لچکدار پی سی بی کا بنیادی مواد پرنٹنگ، کاپر کلڈنگ اور دیگر عملوں کے ذریعے تیار کیا جاتا ہے۔ ; دوسرا یہ گرافکس کی پیداوار ہے۔ سرکٹ بورڈ ڈیزائن ڈرائنگ کے مطابق، سرکٹ پیٹرن فوٹو لیتھوگرافی یا لیزر کٹنگ ٹیکنالوجی کے ذریعے سبسٹریٹ پر بنایا جاتا ہے۔ پھر الیکٹروپلاٹنگ، دھات کی ایک تہہ کو الیکٹروپلاٹنگ ٹیکنالوجی کے ذریعے سرکٹ پر چڑھایا جاتا ہے، جیسے تانبا، نکل، سونا وغیرہ، چالکتا اور سنکنرن مزاحمت کو بڑھانے کے لیے؛ آخر میں، کاٹنے اور جانچنے کے بعد، تیار شدہ لچکدار پی سی بی کو مطلوبہ سائز کے مطابق کاٹا جاتا ہے، اور اس بات کو یقینی بنانے کے لیے ٹیسٹ اور معائنہ کیا جاتا ہے کہ اس کا معیار اور کارکردگی ضروریات کو پورا کرتی ہے۔ عام طور پر، ایف پی سی لچکدار پی سی بی کی پیداوار کا عمل نسبتاً پیچیدہ ہے، جس میں مختلف عملوں اور عمدہ کاموں کے تعاون کی ضرورت ہوتی ہے، لیکن اس کی لچکدار کارکردگی اور چھوٹے بنانے کی خصوصیات اسے الیکٹرانک مصنوعات میں بڑے پیمانے پر استعمال کرتی ہیں۔

ایف پی سی کو لچکدار پی سی بی کیسے بنایا جائے؟

1-پرت FPC لچکدار پی سی بی مینوفیکچرنگ کا عمل:
کٹنگ-ڈرلنگ-ڈرائی فلم-اٹیچمنٹ-نمائش-ترقی-ایچنگ-چھیلنے والی سطح کا علاج-ڈھکنے والی فلم-پریسنگ-کیورنگ سطح کا علاج-نکل گولڈ ڈپازیشن-کریکٹر پرنٹنگ-کیورنگ-برقی پیمائش-پنچنگ-حتمی معائنہ-پیکنگ اور شپنگ

2-پرت FPC لچکدار پی سی بی مینوفیکچرنگ کا عمل:

کٹنگ - ڈرلنگ - پی ٹی ایچ - الیکٹروپلٹنگ - پری ٹریٹمنٹ - ڈرائی فلم چسپاں کرنا - پرجیوی نمائش - ترقی - گرافک الیکٹروپلٹنگ - فلم کو ہٹانا - پری ٹریٹمنٹ - ڈرائی فلم چسپاں کرنا - پلاننگ ایکسپوژر - ڈویلپمنٹ - اینچنگ - جھلی کو ہٹانا - سطح کا علاج - لیمینیٹنگ کیورنگ- نکل چڑھانا- کریکٹر پرنٹنگ- کٹنگ- الیکٹرک ٹیسٹ- سٹیمپنگ- فائنل معائنہ- پیکنگ- شپنگ۔

ایف پی سی پی سی بی عمل کی صلاحیت:

فلیکس مواد		تائی ہونگ، شینگی، لیان ماو
پی سی بیمواد		KB,شینگی، لیان ماو
تانبے کی موٹائی		12um-70ایک
سطحختم
سطح ختم موٹائی	ایاین آئی جی	میں اے یو	2-4ایک__
			0.025-0.075ایک_
	ENEPIG	میں_ اے یو پی ڈی	2-4ایک__
			0.025-0.075ایک__
			0.025-0.075ایک_
	الیکٹرک گلڈنگ	نi اے یو	2-4ایک
			0.05-0.35ایک
آر ایف پی سی ویںبیماری کم از کم(ملی میٹر)	ہارڈ بورڈ کی 4 پرتیں + نرم بورڈ کی 2 پرتیں۔		0.6ملی میٹر
	6ہارڈ بورڈ کی پرتیں + نرم بورڈ کی 2 پرتیں۔		0.6ملی میٹر
آر ایف پی سی ویںبیماری کوبرداشت	ہارڈ بورڈ کی 4 پرتیں + نرم بورڈ کی 2 پرتیں۔		0.1  ملی میٹر
	6ہارڈ بورڈ کی پرتیں + نرم بورڈ کی 2 پرتیں۔		0.1  ملی میٹر
چوڑائی / جگہ کم از کم (ملی میٹر)	سخت بورڈ کی 4 پرتیں + نرم بورڈ کی 2 پرتیں۔چوڑائی / جگہ کم از کم (ملی میٹر)	1اوز	0.075mm
		1/2اوز	0.06mm
		1/3اوز	0.05 میٹرm

چوڑائی / جگہ کم از کم (ملی میٹر)	سخت بورڈ کی 4 پرتیں + نرم بورڈ کی 2 پرتیں۔چوڑائی / جگہ کم از کم (ملی میٹر)	1اوز	0.075mm
		1/2اوز	0.06mm
		1/3اوز	0.05 میٹرm
	6سخت بورڈ کی پرتیں + نرم بورڈ کی 2 پرتیں۔چوڑائی / جگہ کم از کم (ملی میٹر)	1اوز	0.075mm
		1/2اوز	0.06mm
		1/3اوز	0.05 میٹرm
ڈرلl  کم سے کم(ملی میٹر)	ڈرل		∮0.1ملی میٹر
	ایلایشر		∮0075     ملی میٹر
ایسیچift رواداری	ڈھانپناہے		0.1ملی میٹر
	ایسUS		0.15ملی میٹر
	پیI		0.1ملی میٹر
	FR-4		0.15ملی میٹر
	EMI فلم		0.1ملی میٹر
ڈھانپناہے (PI اورچپکنے والی)			12.5ایک-50ایک
			12.5ایک-75ایک
کورلے اوور فلو گلو کی مقدار			0.02-0.03 ملی میٹر

3. ایف پی سی لچکدار پی سی بی کی خصوصیات
ایف پی سی لچکدار پی سی بی ایک لچکدار سرکٹ بورڈ ہے جو الیکٹرانک آلات میں استعمال ہوتا ہے، جس میں ایک لچکدار سبسٹریٹ اور تانبے سے ملبوس ورق ہوتا ہے۔ روایتی سخت پی سی بی کے مقابلے میں، ایف پی سی لچکدار پی سی بی میں درج ذیل خصوصیات ہیں:
a)۔ لچک: ایف پی سی لچکدار پی سی بی کو مختلف پیچیدہ سہ جہتی شکلوں کے مطابق ڈھالنے کے لیے موڑا، جوڑا اور مڑا جا سکتا ہے، جو آلات کے حجم کو بہت حد تک کم کر سکتا ہے اور سامان کی وشوسنییتا کو بہتر بنا سکتا ہے۔
ب)۔ پتلا اور ہلکا: ایف پی سی لچکدار پی سی بی کی موٹائی بہت پتلی ہے، جو 0.1 ملی میٹر سے کم تک پہنچ سکتی ہے، جو پتلی اور ہلکے آلات میں استعمال کے لیے بہت موزوں ہے۔
c)۔ اعلی کثافت: ایف پی سی لچکدار پی سی بی اعلی کثافت کی وائرنگ کا احساس کرسکتا ہے، اور بہت چھوٹی جگہ میں ملٹی لیئر سرکٹس کی ترتیب کو محسوس کرسکتا ہے، جو الیکٹرانک آلات کی کارکردگی اور وشوسنییتا کو بہتر بناتا ہے۔
d)۔ اعلی درجہ حرارت کی مزاحمت: ایف پی سی لچکدار پی سی بی اعلی درجہ حرارت کو برداشت کر سکتا ہے، اعلی درجہ حرارت والے ماحول میں عام طور پر کام کر سکتا ہے، اور اعلی درجہ حرارت والے ماحول میں کچھ الیکٹرانک آلات کے لیے موزوں ہے۔
e)۔ سنکنرن مزاحمت: ایف پی سی لچکدار پی سی بی میں اچھی سنکنرن مزاحمت ہے اور اسے سخت ماحول میں استعمال کیا جاسکتا ہے۔ مختصر میں، FPC لچکدار پی سی بی کے بہت سے فوائد ہیں، مختلف الیکٹرانک آلات کی ضروریات کو پورا کر سکتے ہیں، اور ایک بہت اہم الیکٹرانک جزو ہے۔

4. ایف پی سی لچکدار پی سی بی کی درخواست
ایف پی سی لچکدار سرکٹ بورڈ (لچکدار پرنٹ شدہ سرکٹ بورڈ) لچکدار سبسٹریٹس سے بنا ایک سرکٹ بورڈ ہے۔ اس کی اہم خصوصیات اچھی لچک اور موڑنے کی صلاحیت ہے، اور یہ مختلف پیچیدہ تین جہتی خلائی لے آؤٹ کے لیے موزوں ہے۔ ایف پی سی لچکدار سرکٹ بورڈز میں ایپلی کیشنز کی ایک وسیع رینج ہوتی ہے، بشمول کنزیومر الیکٹرانکس، آٹوموٹو الیکٹرانکس، طبی آلات، ایرو اسپیس اور دیگر شعبے۔ کنزیومر الیکٹرانکس کے میدان میں، FPC لچکدار PCBs الیکٹرانک مصنوعات جیسے اسمارٹ فونز، ٹیبلیٹ کمپیوٹرز، اور نوٹ بک کمپیوٹرز میں بڑے پیمانے پر استعمال ہوتے ہیں۔ روایتی سخت PCBs کے مقابلے میں، FPC لچکدار PCBs میں بہتر اعتبار اور مداخلت مخالف ہے، اور یہ چھوٹے، ہلکے اور پتلے ڈیزائن حاصل کر سکتے ہیں۔ آٹوموٹو الیکٹرانکس کے میدان میں، FPC لچکدار PCBs بنیادی طور پر آٹوموٹو ڈیش بورڈز، کار آڈیو، نیویگیشن سسٹمز اور دیگر آلات میں استعمال ہوتے ہیں۔ آٹوموٹو الیکٹرانک آلات کی اعلی وشوسنییتا اور استحکام کی ضروریات کی وجہ سے، FPC لچکدار پی سی بی کی اعلی درجہ حرارت کی مزاحمت اور کمپن مزاحمت کو وسیع پیمانے پر تسلیم کیا گیا ہے۔ طبی سازوسامان کے میدان میں، FPC لچکدار پی سی بی بنیادی طور پر طبی نگرانی کے آلات، جراحی کے آلات اور دیگر آلات میں استعمال ہوتا ہے۔ چونکہ FPC لچکدار پی سی بی میں اچھی لچک اور موڑنے کی صلاحیت ہے، یہ انسانی جسم کے منحنی خطوط کو بہتر طریقے سے ڈھال سکتا ہے، لہذا یہ طبی آلات میں زیادہ سے زیادہ استعمال ہوتا ہے۔ مختصراً، FPC لچکدار PCB ایک سرکٹ بورڈ ہے جس میں وسیع اطلاق کے امکانات ہیں، جس کے مختلف شعبوں میں منفرد فوائد اور اطلاق کی قدر ہے۔
