ڈیزائن میں، پی سی بی لے آؤٹ ایک اہم لنک ہے۔ یہ کہا جا سکتا ہے کہ اس کے لیے پچھلی تیاری کا کام کیا گیا ہے۔ پورے پی سی بی لے آؤٹ میں، ترتیب کے ڈیزائن کا عمل سب سے زیادہ محدود ہے، مہارت سب سے چھوٹی ہے، اور کام کا بوجھ سب سے بڑا ہے۔ پی سی بی لے آؤٹ کے نتائج کا معیار وائرنگ کے اثر کو براہ راست متاثر کرے گا، اس لیے یہ سمجھا جا سکتا ہے کہ پی سی بی کی مناسب ترتیب کامیاب پی سی بی ڈیزائن کا پہلا قدم ہے۔
خاص طور پر، پری لے آؤٹ پورے سرکٹ بورڈ کی ساخت، سگنل کے بہاؤ، گرمی کی کھپت، اور ساخت کے بارے میں سوچنے کا عمل ہے۔ اگر پہلے کی ترتیب ناکام ہو جاتی ہے، تو بعد میں ہونے والی تمام کوششیں رائیگاں جائیں گی۔ پی سی بی لے آؤٹ میں سنگل سائیڈڈ لے آؤٹ، ڈبل سائیڈڈ لے آؤٹ اور ملٹی لیئر لے آؤٹ شامل ہیں۔ ترتیب کے دو طریقے بھی ہیں: خودکار لے آؤٹ اور انٹرایکٹو لے آؤٹ۔ خودکار لے آؤٹ سے پہلے، آپ سخت تقاضوں کے ساتھ لائنوں کو پہلے سے ترتیب دینے کے لیے انٹرایکٹو لے آؤٹ استعمال کر سکتے ہیں۔ ان پٹ اینڈ کے کناروں اور آؤٹ پٹ اینڈ کو ملحقہ اور متوازی ہونے سے گریز کرنا چاہیے تاکہ عکاسی کی مداخلت سے بچا جا سکے۔ اگر ضروری ہو تو، زمینی تار کی تنہائی کو شامل کیا جانا چاہئے۔ دو ملحقہ تہوں کی ترتیب ایک دوسرے کے ساتھ کھڑی ہونی چاہیے، اور پرجیوی جوڑے آسانی سے متوازی طور پر واقع ہوں گے۔

خودکار روٹنگ کی روٹنگ کی شرح اچھی ترتیب پر منحصر ہے، اور روٹنگ کے قواعد پہلے سے طے کیے جا سکتے ہیں، بشمول روٹنگ کے موڑنے کی تعداد، ذریعے کی تعداد، قدموں کی تعداد، اور اس طرح کے۔ عام طور پر، ایکسپلوریٹری وارپ وائرنگ پہلے کی جاتی ہے، اور چھوٹی لائنیں جلدی سے جڑ جاتی ہیں، اور پھر بھولبلییا کی وائرنگ کی جاتی ہے۔ اور مجموعی اثر کو بہتر بنانے کے لیے دوبارہ وائرنگ کی کوشش کریں۔

موجودہ اعلی کثافت پی سی بی ڈیزائن نے پہلے ہی محسوس کیا ہے کہ تھرو ہول مناسب نہیں ہے، یہ بہت سے قیمتی وائرنگ چینلز کو ضائع کرتا ہے، اس تضاد کو حل کرنے کے لیے، بلائنڈ ہول اور دفن ہول ٹیکنالوجی سامنے آئی، جو نہ صرف کام کو مکمل کرتی ہے۔ سوراخ کے ذریعے. ، اور وائرنگ کے عمل کو زیادہ آسان، ہموار اور مکمل بنانے کے لیے بہت سے وائرنگ چینلز کو بھی بچاتا ہے۔ پی سی بی بورڈ کے ڈیزائن کا عمل ایک پیچیدہ اور آسان عمل ہے۔ جب لوگ خود اس کا تجربہ کرتے ہیں تب ہی وہ اس کے حقیقی معنی حاصل کر سکتے ہیں۔

مجموعی طور پر ایک مصنوعات کی کامیابی. ایک اندرونی معیار پر توجہ دینا، اور دوسرا مجموعی جمالیات کو مدنظر رکھنا۔ صرف اس صورت میں جب دونوں کامل ہوں پروڈکٹ کو کامیاب سمجھا جا سکتا ہے۔
پی سی بی بورڈ پر، اجزاء کی ترتیب متوازن، گھنی اور منظم ہونی چاہیے، اور زیادہ بھاری یا بھاری نہیں ہونی چاہیے۔
کیا پی سی بی بگڑ جائے گا؟
کیا آپ کرافٹ ایج محفوظ کرتے ہیں؟
کیا مارک پوائنٹس محفوظ ہیں؟

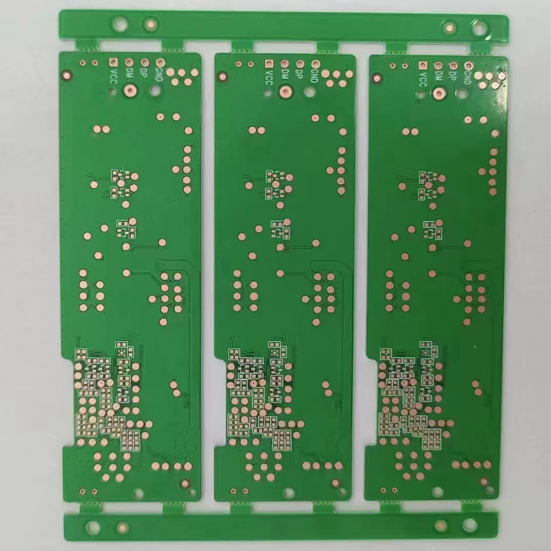

کیا آپ کو ایک پہیلی کی ضرورت ہے؟
مائبادا کنٹرول، سگنل شیلڈنگ، سگنل کی سالمیت، معیشت، حصولیابی کے لیے کتنی پرتوں کی ضمانت دی جا سکتی ہے؟

کیا پرنٹ شدہ بورڈ کا سائز پروسیسنگ ڈرائنگ کے سائز سے ملتا ہے؟ کیا یہ پی سی بی مینوفیکچرنگ کے عمل کی ضروریات کو پورا کر سکتا ہے؟ کیا کوئی پوزیشننگ مارکس ہیں؟
کیا دو جہتی اور تین جہتی جگہوں میں اجزاء کے درمیان کوئی تنازعات ہیں؟
کیا اجزاء کی ترتیب گھنے اور منظم ہے؟ کیا یہ سب ختم ہو گیا ہے؟
کیا وہ اجزاء جنہیں اکثر تبدیل کرنے کی ضرورت ہوتی ہے آسانی سے تبدیل کیا جا سکتا ہے؟ کیا پلگ ان بورڈ کو ڈیوائس میں لگانا آسان ہے؟
کیا تھرمل عنصر اور حرارتی عنصر کے درمیان مناسب فاصلہ ہے؟
کیا سایڈست عنصر کو ایڈجسٹ کرنا آسان ہے؟
کیا وہاں کوئی ریڈی ایٹر نصب ہے جہاں گرمی کی کھپت کی ضرورت ہے؟ کیا ہوا کا بہاؤ ہموار ہے؟
کیا سگنل کا بہاؤ ہموار ہے اور آپس میں جوڑنا سب سے چھوٹا ہے؟
کیا پلگ، ساکٹ وغیرہ مکینیکل ڈیزائن سے متصادم ہیں؟
کیا لائن کے مداخلت کے مسئلے پر غور کیا گیا ہے؟

PCB لے آؤٹ کے دوران، اور دونوں کو اپنے پاور پن کے قریب بائی پاس کیپسیٹر کی ضرورت ہوتی ہے، عام طور پر 0.1µF۔ پن کو جتنا ممکن ہو سکے چھوٹا ہونا چاہیے تاکہ ٹریس کے آنے والے رد عمل کو کم کیا جا سکے، اور یہ آلہ کے زیادہ سے زیادہ قریب ہونا چاہیے۔

x

پی سی بی لے آؤٹ کے دوران اگر کرنٹ نسبتاً بڑا ہے، تو ٹریس کی لمبائی اور رقبہ کو کم کرنے کی سفارش کی جاتی ہے، اور پورے میدان میں نہ چلائیں۔
پاور سپلائی آؤٹ پٹ کے جہاز میں ان پٹ جوڑے پر شور کو سوئچ کرنا۔ آؤٹ پٹ پاور سپلائی کی MOS ٹیوب کے سوئچنگ شور پچھلے مرحلے کی ان پٹ پاور سپلائی کو متاثر کرتا ہے۔
اگر سرکٹ بورڈ پر ہائی کرنٹ ڈی سی ڈی سی کی ایک بڑی تعداد ہے، تو مختلف تعدد، ہائی کرنٹ اور ہائی وولٹیج جمپ مداخلت ہوگی۔
لہذا، ہمیں موجودہ بہاؤ کو پورا کرنے کے لیے ان پٹ پاور سپلائی کے علاقے کو کم کرنے کی ضرورت ہے۔ لہذا، بجلی کی فراہمی کو بچھاتے وقت، ان پٹ پاور سپلائی کے مکمل بورڈ چلانے سے گریز کرنے پر غور کرنا ضروری ہے۔

Q1: کیسے چیک کریں کہ آیا پی سی بی لے آؤٹ درست ہے؟
A1: a) کیا سرکٹ بورڈ کا سائز اور ڈرائنگ کے لیے درکار پروسیسنگ سائز ایک دوسرے کے مطابق ہیں۔
b) کیا اجزاء کی ترتیب متوازن اور صاف ستھرا ہے، اور کیا تمام ترتیب مکمل ہو چکی ہے۔
c)، چاہے ہر سطح پر تنازعات موجود ہوں۔ جیسے اجزاء، فریم، اور آیا وہ سطح جس کو نجی طور پر پرنٹ کرنے کی ضرورت ہے وہ مناسب ہے۔
d) آیا عام طور پر استعمال ہونے والے اجزاء استعمال میں آسان ہیں۔ جیسے سوئچز، پلگ اِن بورڈ داخل کرنے کا سامان، ایسے اجزاء جنہیں کثرت سے تبدیل کرنے کی ضرورت ہوتی ہے، وغیرہ۔
e) کیا تھرمل اجزاء اور حرارتی اجزاء کے درمیان فاصلہ مناسب ہے۔
f) ، چاہے گرمی کی کھپت اچھی ہو۔
g )، کیا لائن کی مداخلت پر غور کرنے کی ضرورت ہے۔
Q2: پی سی بی ترتیب ترتیب دینے کی مہارتیں کیا ہیں؟
ڈیزائن کو مختلف مراحل پر مختلف گرڈ سیٹنگز کی ضرورت ہوتی ہے۔ لے آؤٹ مرحلے میں، بڑے گرڈ پوائنٹس کو ڈیوائس لے آؤٹ کے لیے استعمال کیا جا سکتا ہے۔ بڑی ڈیوائسز جیسے کہ ICs اور نان پوزیشننگ کنیکٹرز کے لیے، 50~100 mil کی گرڈ پوائنٹ کی درستگی کو لے آؤٹ کے لیے استعمال کیا جا سکتا ہے، جب کہ ریزسٹرس کے لیے چھوٹے غیر فعال اجزاء جیسے کیپسیٹرز اور انڈکٹرز کو 25mil گرڈ کا استعمال کرتے ہوئے رکھا جا سکتا ہے۔ بڑے گرڈ پوائنٹس کی درستگی ڈیوائس کی سیدھ اور ترتیب کی جمالیات کو آسان بناتی ہے۔
Q3: پی سی بی ترتیب کے قوانین کیا ہیں؟
A3:a) عام حالات میں، تمام اجزاء کو سرکٹ بورڈ کے ایک ہی طرف ترتیب دیا جانا چاہیے۔ صرف اس صورت میں جب اوپر والے اجزاء بہت گھنے ہوں، کچھ آلات محدود اونچائی اور کم حرارت پیدا کرنے والے، جیسے چپ ریزسٹرس اور چپ کیپسیٹرز، کو رکھا جا سکتا ہے، SMD IC وغیرہ کو نچلی تہہ میں رکھا جاتا ہے۔
b) برقی کارکردگی کو یقینی بنانے کی بنیاد کے تحت، اجزاء کو گرڈ پر رکھا جانا چاہئے اور ایک دوسرے کے متوازی یا کھڑے ترتیب میں ہونا چاہئے، تاکہ صاف اور خوبصورت ہو۔ عام طور پر، اجزاء کے اوورلیپنگ کی اجازت نہیں ہے؛ اجزاء کا انتظام کمپیکٹ ہونا چاہئے، اور اجزاء پورے لے آؤٹ پر ہونے چاہئیں۔ اسے یکساں طور پر تقسیم کیا جانا چاہئے اور کثافت میں مستقل ہونا چاہئے۔
c) سرکٹ بورڈ پر مختلف اجزاء کے ملحقہ پیڈ پیٹرن کے درمیان کم از کم فاصلہ 1MM سے زیادہ ہونا چاہیے۔
d )، سرکٹ بورڈ کے کنارے سے فاصلہ عام طور پر 2MM سے کم نہیں ہوتا ہے۔ سرکٹ بورڈ کی بہترین شکل ایک مستطیل ہے، اور پہلو کا تناسب 3:2 یا 4:3 ہے۔ جب سرکٹ بورڈ کی سطح کا سائز 200MM سے 150MM سے زیادہ ہو تو اس پر غور کرنا چاہیے کہ سرکٹ بورڈ مکینیکل طاقت کو برداشت کر سکتا ہے۔
Q4: پی سی بی لے آؤٹ پلیسمنٹ آرڈر کیا ہے؟
A4: a) ایسے اجزاء رکھیں جو ساخت کے ساتھ قریب سے مماثل ہوں، جیسے پاور ساکٹ، انڈیکیٹر لائٹس، سوئچز، کنیکٹر وغیرہ۔
ب) خصوصی اجزاء رکھیں، جیسے بڑے اجزاء، بھاری اجزاء، حرارتی اجزاء، ٹرانسفارمرز، آئی سی وغیرہ۔
ج) چھوٹے اجزاء رکھیں۔
